Wireless筋電センサーEMG-EYEⅡ

自然な動きの中でさまざまな生体情報を取得
マルチデバイス対応・高精細なワイヤレス筋電センサー


イーエムジー・アイ ツー

製品の特徴
  • 簡単接続でリアルタイム表示を実現
  • センサーをワイヤレス化し、ダイナミックな動きに対応
  • 微細電位も逃さない高性能アンプ
  • 充電なしで5時間の長時間駆動を実現(新品電池)

製品概要

Wireless筋電センサー「EMG-EYEⅡ」は、ジーリンクスがかねてより培ってきた有線型筋電センサーの設計資産を活用して、データ取得精度を維持しながら、低価格と扱いやすさを両立した筋電センサーです。使用目的に合わせて「1Ch型」、「4Ch型」、「8Ch型」の3タイプをご用意。さらに電極も「乾式電極」と「湿式電極」の2種類から選択できます。

サンプリング周波数を500Hzとすることで従来型と同様のクリーンなデータを取得でき、取得したデータはPC(WindowsまたはAndroid端末)の専用アプリケーションでリアルタイムな波形として簡単に観測できます。波形は「生データ」と「RMS加工データ」のどちらかを選択して、CSVファイルとして保存します。また、Wireless通信では避けては通れない取得データの途切れ対策として1Mbitのバッファを用意し、取りこぼしを防いでいます。

また無線通信の省エネ化により、従来比で約2倍の連続使用時間を実現しました。

製品の特徴

  1. 簡単接続でリアルタイム表示を実現

    手軽に4Ch/8Chの筋電グラフをリアルタイムで並列表示できる、専用ソフトウェアが付属。表示モードやサンプリング周波数、ゲインの選択が可能です。取得したデータは汎用性の高いCSV形式で保存できます。
  2. データロストを防ぐセンサー内蔵メモリ

    センサー内に1Mbitメモリを内蔵。突発的な通信障害(1分程度)が発生したとしても、途切れることなく筋電を読み出すことが可能です(通信可能距離~10m)。
  3. 微細電位も逃さない高性能アンプ

    センサーには専用プリアンプを搭載しており、微細な筋電も採取可能です。各種フィルターによりノイズを除去し、クリアな筋電グラフを提供します。
  4. 充電なしで5時間の長時間駆動を実現

    筋電センサー(電池内蔵)は前モデル比約2倍の使用時間を実現。長時間の測定にも対応できます。
    ※新品の製品にて計測。ご使用に伴う電池の劣化により連続使用時間は減少します。

製品仕様

筋電センサー

入力信号 筋電信号
出力 筋電直値、筋電実効値
サンプリング周波数 500Hz、200Hz
周波数特性 筋電信号:8Hz~250Hz
CMR 110dB(typ)
A/D分解能 12bit
入力インピーダンス 100MΩ
バッファメモリ 1Mbit SRAM
ゲイン ×500、×1000、×2500、×5000、×7000、×10000
電源 リチウムイオンポリマー2次電池
連続使用可能時間 約5時間
本体サイズ(mm) H17 × W34 × D38 (ベルト掛けタイプはW45.5)
本体重量 湿式25g、乾式25g (ベルト掛け仕様は+1.5g)

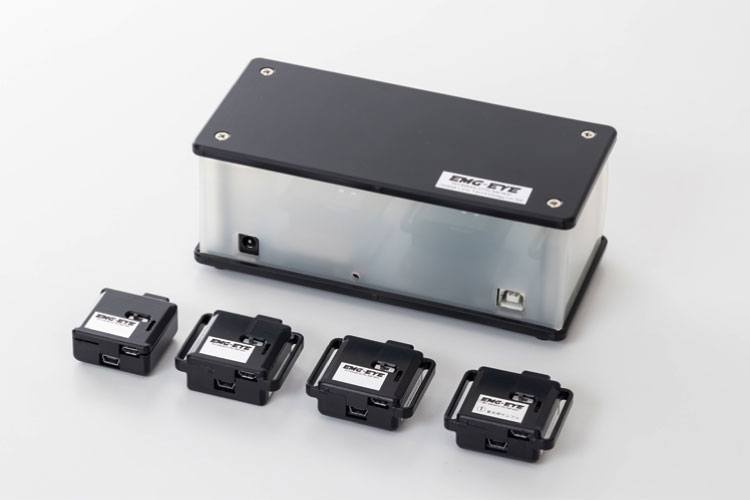

集計ボックス(4CH, 8CH)

タイプ
4CHタイプ
8CHタイプ
入力CH数
4
8
本体サイズ(mm)
H65.5 × W167 × D77
H65.5 × W167 × D107
消費電力 3W
ホスト(PC)との接続 USB2.0 HIGH SPEED
対応OS Windows 7/8/10/11
利用環境 CPU 2.0GHz 以上 メモリ 4GB(占有エリア)以上

筋電センサーを応用した製品の開発も承っております。詳しくはお問合せください。

アプリケーションダウンロード

Windows1CH用アプリケーション[ZIP]※パスワードはお問い合わせください

Android1CH用アプリケーション[ZIP]※パスワードはお問い合わせください
